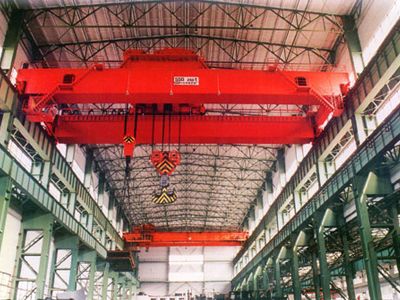

QD型75/20-100/20吨吊钩桥式起重机

技术参数 Technological parameter

工作制度（中级）
主要技术参数
起重量	主钩	t	75							100
	副钩		20							20
跨度		m	13	16	19	22	25	28	31	13	16	19	22	25	28	31
起升高度主/副		m	20/22							20/22
速度	主钩	m/min	6.7							4.6
	副钩		9.23							9.23
	小车		38.3							33.3
	大车		75.1				66			75.1				66
电动机	主钩	型号/KW	YZR315M-10/85							YZR315M-10/85
	副钩		YZR250M1-8/35							YZR250M1-8/35
	小车		YZR180L-8/13							YZR180L-8/13
	大车		YZR200L-8/(2×18.5)							YZR200L-8/(2×18.5)
总重		t	61.694	62.749	70.078	74.489	80.747	86.078	91.288	72.548	76.524	81.617	82.637	94.59	100.37	107.86
大轮压		t	27	27.9	28.8	29.7	30.6	31.5	32.5	32	33	34.3	35.5	36.8	37.6	38.8
荐用钢轨			QU80;QU100							QU80;QU100
电源			三相交流　380V　50Hz

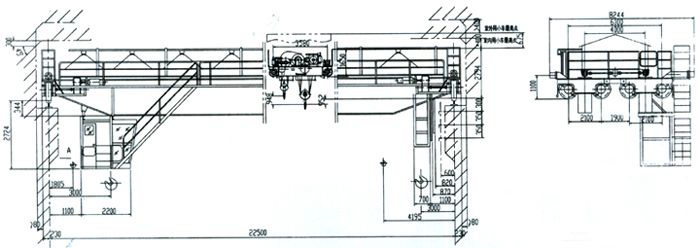

主要尺寸
BX		mm	3400							3400
LX			4400							4400
H			3252		3256	3258	3258	3260	3262	3280	3282	3284	3288	3290	3292	3294
H1			3252		1322	1324	1324	1326	1328	1330	1332	1334	1338	1340	1342	1344
H2			398	538	542	544	844	846	848	538	540	544	548	848	850	854
H3			1588		1584	1582	1582	1580	1578	1886	1884	1882	1878	1876	1874	1872
H4			2568	2708	2712	2714	3014	3016	3018	2708	2710	2714	2718	3018	3020	3024
H5			1164							1581
S1			910							1095
S2			2300							2255
S3			2205							2570
S4			595							3730
