MH型电动葫芦门式起重机

MH型3.2～12.5吨电动葫芦门式起重机

本机是与CD1或MD1型电动葫芦配套使用，适合于露天作业的固定跨间，本机禁止吊运易燃易爆物品，根据用户要求还可制成单端外伸悬臂式或无悬臂式结构。　　
本机工作环境温度为35℃一20℃，电源为三相交流50HZ．380V。　

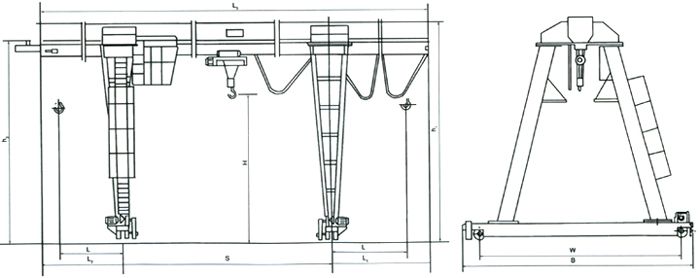

本机外形尺寸仅供参考

起重量	跨度	起升高度	轮距B	工作制度A5	电动葫芦			运行机构				主要尺寸								大轮压
起重量	跨度	起升高度	轮距B		型号	起升速度	运行速度	运行速度	减速机	电动机		h1	h2	B1	L3	左悬臂长度L1	右悬臂长度L2	有效悬臂长度L	起重机总重
t	m				型号	起升速度	运行速度	运行速度	减速机	型号	功率	h1	h2	B1	L3	左悬臂长度L1	右悬臂长度L2	有效悬臂长度L	起重机总重
3-3.2	10	6	6	A5（中级）	CD1 MD1	8 8/0.8 7 7/0.7	20	34.2	ZSC(A)-400-IV-1/2(套装）	YZ(R)132M1-6	2×2.5	7873	7600	7290	16420	3060	3560	2500	9.91	65
	14											7873			21820	3760	4060	3200	10.7	67.9
	18											8023			28480	5240	5240	4200	11.4	70.8
	22											8123			33640	5820	5820	5500	12.6	73.8
5	10	6	6					37	ZSC（A）-600-IV-1/2(套装）	YZ(R)132M1-6	2×2.5	8110	7777	7290	16670	3130	3540	2500	10.6	91
	14	6/9	6/8					37		YZ(R)132M1-6	2×2.5	8260/11260	7837/10837	7290/9290	22070	3830	4240	3200	12/14.6	95/102
	18	6/9	6/8					38		YZ(R)132M2-6	2×4	8411 /11411	7888/10888	7290/9290	28480	5240	5240	4200	15.4/17.7	103/110
	22	6/9	6/8					38		YZ(R)132M2-6	2×4	8563/11563	7820/10820	7290/9290	35080	6540	6540	5500	18.1/20.8	108/119
8	10	6	6					37		YZ(R)132M1-6	2×2.5	8260	7837	7290	17200	3370	3830	2500	12.3	125
	14	6/9	6/8					38		YZ(R)132M2-6	2×4	8411/11411	7888/10888	7290/9290	22600	4070	4530	3200	14.8/16.6	131/136
	18	6/9	6/8							YZ(R)132M2-6	2×4	8563/11563	7820/10820	7290/9290	28600	5070	5530	4200	17.6/19.9	136/144
	22	6/9	6/8							YZ(R)160M1-6	2×6.3	8763/11763	7920/10920	7290/9290	35660	6830	6830	5500	21.3/23.2	145/159
10	14	6/9	6/8					38		YZ(R)132M2-6	2×4	8611/11611	7868/10868	7290/9290	22600	4070	4530	3200	16.2/19.3	160/171
	18	6/9	6/8							YZ(R)132M2-6	2×4	8786/11786	7943/10943	7290/9290	28600	5070	5530	5500	18.2/21.5	159/173
	22	6/9	6/8							YZ(R)160M1-6	2×6.3	8986/11986	8043/11043	7290/9290	35660	6830	6830	3200	22.5/25.7	176/190
16	14	6/9	6/8					38		YZ(R)132M2-6	2×4	8888/11888	8045/11045	7290/9290	23100	4510	4590	4200	17.6/21.3	201/209
	18	6/9	6/8							YZ(R)160M1-6	2×6.3	9088/12288	8145/11145	7290/9290	29100	5510	5590	5500	21.3/24.6	209/221
	22	6/9	6/8							YZ(R)160M1-6	2×6.3	9288/12288	8245/11245	7290/9290	35760	6870	6890		25.3/28.5	224/232
